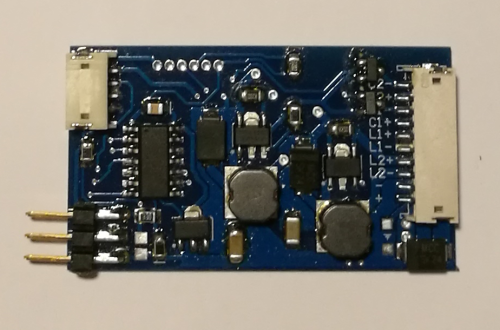

programmierbares Lichtmodul mit 4 Ausgängen und 2 Konstantstromquellen

• Programmierbares Lichtmodul mit 4 Ausgängen
• 2 Konstantstromquellen für den direkten Anschluss von High-Power LEDs ohne Vorwiderstand.
• Konstantstrom programmierbar zwischen 10mA und 500mA. Pro Modus wechselnde Ströme programmierbar.
• 2 Schaltausgänge für Lasten bis 2A dauer und 4A kurzzeitig.
• 10 Eingebaute Blitzsequenzen.

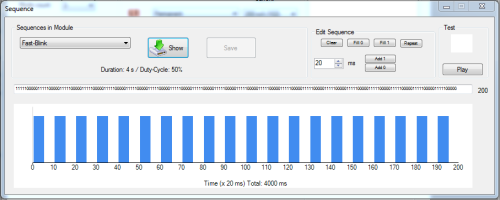

• Eigene Blitzsequenzen erstellbar.
• Über PC/Notebook einstellbar (USB). Auch drahtlos via Bluetooth-Adapter.
• Auch über Android App einstellbar.
• Direkter Betrieb an 8-30V (3s-7s Lipo)
• Über Empfängerausgang schaltbar.

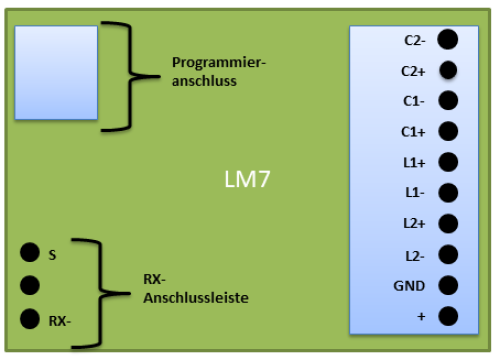

10. pol JST-ZH

Sollen mehrere (Blitz-)LEDs an die Ausgänge C1 oder C2, so sollten diese parallel geschaltet werden und jede LED sollte ihren eigenen Vorwiderstand bekommen.

Durch die eingebauten Konstantstromquellen, können kräftige 1 und 3 Watt High-Power LEDs direkt und ohne weitere Bauteile an das Lichtmodul (Ausgänge L1 und L2) angeschlossen werden. Dabei kann der Strom zwischen 10mA und 500mA eingestellt werden. Es werden keine Vorwiderstände mehr benötigt.

Sollen hier mehrere LEDs pro Lichtkanal angeschlossen werden, so sollten diese in Reihe geschaltet werden (siehe Bild oben). Eine Parallelschaltung von LEDs wird nicht empfohlen. Bei der Reihenschaltung ist zu beachten, dass die Summe der Vorwärtsspannunngen aller LEDs in der Reihe, kleiner als die Versorgungsspannung sein muss. Sonst leuchten die LEDs nicht.

Bei den Schaltausgängen C1 und C2 handelt es sich um gewöhnliche digitale Ausgänge mit 2A max. Ausgangsstrom. Werden hier LEDs angeschlossen, so muss nach wie vor ein entsprechender Vorwiderstand vorgesehen werden. Sollen hier LEDs als Blitzer betrieben werden (Duty-Cycle kleiner als 10%), so reicht hier pro LED, ein normaler 1/4 Watt Widerstand mit ca. 6 Ohm Widerstandswert bei bis zu 12V Versorgungsspannung. Höhere Versorgungsspannung erfordert einen entsprechend höheren Widerstandswert.

Werden viele LEDs in Reihe an einen Konstantstromausgang angeschlossen, so muss die Versorgungsspannung des Moduls mindestens so groß sein, wie die Summe aller Vorwärtsspannungen der verwendeten LEDs in einer Reihe. High-Power-LEDs haben, je nach Farbe verschiedene Vorwärtsspannungen zwischen 2 und 3,5 V. Eine höhere Spannung (bis zur max. Spannung für das Modul, 30V) ist kein Problem.

Typische Werte für 1W LEDs sind:

Durche jede LED-Reihe an einem Konstantstromausgang fließt der eingestelle Strom. D.h. auch durche jede LED in dieser Reihe fließt exakt derselbe Strom. Die Genauigkeit der Konstantstromquellen beträgt +-5%. Es sollte daher bei der Bemessung des Stroms eine gewisse Sicherheitstoleranz eingehalten werden.

Das LM7 kann über einen Windows-PC bzw. Notebook programmiert werden. Angeschlossen wird es entweder über USB oder Bluetooth. Dazu wird ein Programmieradapter benötigt. Für das LM7 wird der LMProg-Iso oder der Bluetooth-Adapter empfohlen.

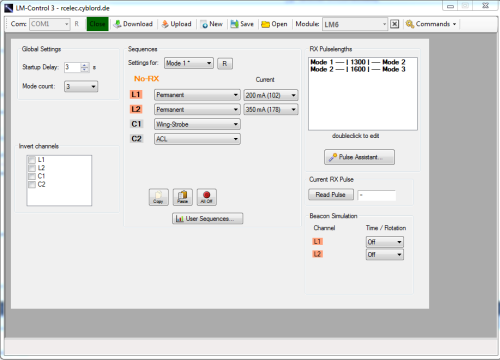

Über das Windows Programm “LM Control” kann das LM7 eingestellt werden. Das Programmierprinzip ist für alle Lichtmodule identisch, somit wird es hier nur einmal erläutert: Anleitung LM-Control 3.

Die Software und die Treiber für den USB-Adapter können hier heruntergeladen werden: Software & Treiber.

Bitte folgende Hinweise beachten: Hinweise für die Nutzung von Programmieradaptern für Lichtmodule

Mit LM-Control können alle wichtigen Parameter des Lichtmoduls eingestellt werden. Dazu zählen Modi, Schaltschwellen und Blinksequenzen. Darüber hinaus kann man die Strom-Einstellung für die Konstantstromquellen erkennen. Diese lassen sich pro Modus festlegen. So können LEDs heller oder dunkler geschaltet werden.

Die App befindet sich noch in der Alpha Phase. https://play.google.com/apps/testing/com.rc.cyblord.sensorcontrol

• Anleitung Software LM-Control 3
• Software und Treiber Downloads

Lieferumfang Fertigmodul:

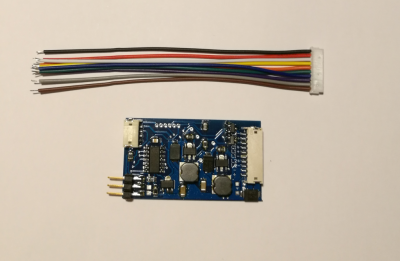

• Platine Lichtmodul LM7 fertig aufgebaut mit JST Gegenstecker farbcodiert.
• Servoanschlusskabel (Stecker auf Stecker)
• Schrumpfschlauch

Direkte Bestellanfrage via Formular: Bestellanfrage
